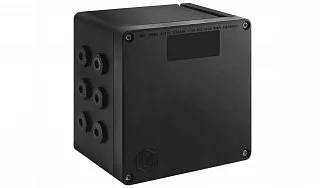

Взрывозащищенная клеммная коробка КНВ-П3636 из армированного полиэстера
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-П3636 из армированного полиэстера предназначена для размещения клеммных соединений и организации разветвлённых электрических цепей на промышленных объектах. Модель применяется в системах электроснабжения, автоматизации, контроля и управления технологическим оборудованием, где необходимо использование электротехнических изделий во взрывозащищённом исполнении.
Корпус изготовлен из армированного полиэстера — неметаллического материала, сочетающего механическую прочность, электроизоляционные свойства и устойчивость к коррозии. Он не подвержен электрохимической коррозии и не требует дополнительного антикоррозионного покрытия.
КНВ-П3636 имеет квадратную конфигурацию, удобную для создания распределительных узлов с несколькими направлениями подключения. Такая конструкция позволяет организовать размещение клеммного оборудования и предусмотреть подвод кабелей с различных сторон корпуса.

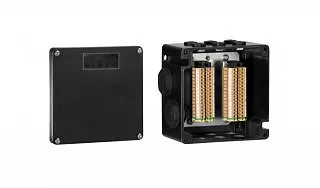

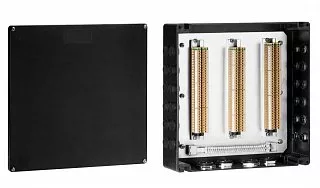

Внутренняя комплектация определяется назначением электрических цепей. Клеммные терминалы размещаются на DIN-рейках, количество и расположение которых подбираются с учётом числа подключаемых проводников, их сечения и требований к монтажу. При необходимости соединения распределяются по отдельным функциональным группам.
Расположение кабельных вводов разрабатывается совместно со схемой внутренней компоновки. При подготовке отверстий необходимо учитывать размеры резьбы, габариты устанавливаемых компонентов и минимальные расстояния между соседними отверстиями.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Значение в каждой ячейке показывает минимальное расстояние между центрами отверстий соответствующих размеров резьбы. Например, между двумя отверстиями M16 необходимо предусмотреть не менее 33 мм, между M20 и M32 — не менее 44,5 мм, между M63 и M80 — не менее 95 мм.
Таблица применяется при разработке схемы сверления и не определяет допустимое количество кабельных вводов. Возможность установки выбранных компонентов проверяется с учётом доступной площади стенок корпуса, их габаритов и расположения внутреннего оборудования.
Технические характеристики
Применение
КНВ-П3636 предназначена для создания соединительных и распределительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации, управления технологическими процессами и электроснабжения.
Модель подходит для объединения кабельных линий от нескольких групп промышленного оборудования. Внутри корпуса можно организовать клеммные соединения датчиков, измерительных устройств и исполнительных механизмов, предусмотрев разделение подключений по функциональному назначению с соблюдением требований к совместному размещению электрических цепей.
Квадратная конфигурация позволяет учитывать различные направления подхода кабельных трасс. Это актуально для распределительных узлов, расположенных на пересечении нескольких кабельных линий или обслуживающих оборудование, размещённое на разных участках технологической установки.
Корпус из армированного полиэстера подходит для условий, в которых важна коррозионная стойкость электротехнической оболочки. Коробка может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях.
Допустимость эксплуатации КНВ-П3636 в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками рабочей среды и параметрами подключаемых электрических цепей.
Преимущества практического использования
Квадратная конфигурация КНВ-П3636 предоставляет возможности для организации коммутационного узла с несколькими направлениями кабельного подключения. Клеммные блоки можно распределить по отдельным группам в соответствии с назначением электрических цепей.
Армированный полиэстер сочетает механическую прочность, электроизоляционные свойства и устойчивость к коррозии. Применение неметаллического корпуса исключает электрохимическую коррозию оболочки и необходимость её дополнительного антикоррозионного окрашивания.
Внутреннее оснащение подбирается индивидуально. Это позволяет согласовать количество DIN-реек, тип клеммных терминалов и расположение соединений с электрической схемой объекта, предусмотрев необходимое пространство для подключения проводников и обслуживания оборудования.
Размещение кабельных вводов с разных сторон корпуса позволяет учитывать особенности существующей кабельной инфраструктуры. При разработке схемы сверления проверяется совместное расположение вводов одинаковых и различных типоразмеров.
Предварительное согласование кабельных подключений и внутренней компоновки помогает рационально использовать монтажное пространство и исключить взаимные помехи между устанавливаемыми компонентами.
Конкретное взрывозащищённое исполнение выбирается в соответствии с классификацией взрывоопасной зоны, характеристиками электрических цепей и условиями промышленной эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-П3636 из армированного полиэстера
У нас можно заказать взрывозащищенную клеммную коробку КНВ-П3636 из армированного полиэстера для комплектации промышленных систем электроснабжения, автоматизации, контроля и управления технологическими процессами.
Для подбора оборудования необходимо предоставить электрическую схему, указать требуемую маркировку взрывозащиты, количество и сечение проводников, тип клеммных терминалов, число кабельных подключений, размеры резьбы и предполагаемое расположение вводов.
На основании предоставленных данных согласовываются внутренняя комплектация и схема сверления с учётом конструктивных возможностей корпуса, условий эксплуатации и установленных минимальных расстояний между отверстиями.
