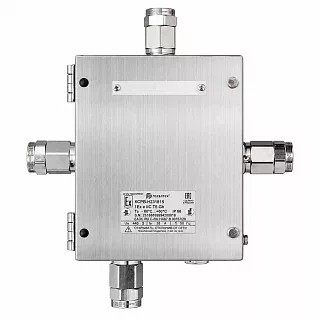

Взрывозащищенная клеммная коробка КСРВ-Н402315 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
СРВ-Н402315 — вытянутый типоразмер серии КСРВ-Н с длиной корпуса 400 мм, шириной 230 мм и глубиной 150 мм. По сравнению с предыдущей КСРВ-Н343415 модель имеет меньшую ширину, но большую длину, поэтому ориентирована на последовательное размещение оборудования вдоль одной оси.
Монтажная панель размером 350×180 мм обеспечивает протяженную рабочую поверхность. Для крепления корпуса предусмотрены два варианта присоединительных размеров — 370×257 и 427×200 мм. Такая геометрия позволяет размещать коробку там, где доступная зона вытянута по длине и ограничена по ширине.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках обозначают максимальное количество клемм в одном ряду.
| Клеммный зажим | Номинальное сечение, мм² | Номинальный ток, А | Напряжение, В | Максимальное количество | Максимальное количество в одном ряду |
|---|---|---|---|---|---|
| AVK 2,5 | 2,5 | 20 | 440 | 130 | 65 |
| AVK 4 | 4 | 25 | 440 | 110 | 55 |
| AVK 6 | 6 | 36 | 440 | 80 | 42 |
| AVK 10 | 10 | 50 | 440 | 42 | 33 |
| AVK 16 | 16 | 67 | 440 | 36 | 28 |
| AVK 35 | 35 | 111 | 440 | 27 | 21 |
| AVK 50 | 50 | 133 | 440 | 18 | — |
| AVK 70 | 70 | 162 | 440 | 160 | — |
| AVK 120/150 | 120/150 | — | — | 4 | — |
Максимально допустимое количество кабельных вводов
Значения приведены в формате G/M отдельно для длинной стороны А и короткой стороны Б.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 34/34 | 19/19 |
| 1 | 30/30 | 16/16 |
| 2 | 21/22 | 12/12 |
| 3 | 13/13 | 7/7 |
| 4 | 9/9 | 5/5 |
| 5 | 5/5 | 2/2 |
| 6 | 4/4 | 2/2 |
| 7 | 2/2 | 1/1 |
Разница между длинной и короткой сторонами выражена значительно. Например, для кода 01 по стороне А допускается 34/34 вводов, а по стороне Б — 19/19. Для кода 2 предусмотрено 21/22 по стороне А и 12/12 по стороне Б.
Технические характеристики
Применение
КСРВ-Н402315 подходит для крупных клеммных сборок с преимущественно линейной компоновкой. Длина 400 мм и монтажная панель 350×180 мм позволяют размещать несколько групп клемм последовательно, сохраняя сравнительно небольшую ширину корпуса.
Модель следует выбирать для схем, где требуется значительное количество подключений и основной подвод кабелей организован преимущественно по длинной стороне. При смешанной комплектации клемм их допустимое количество необходимо проверять совместно.
Преимущества практического использования
Главное отличие КСРВ-Н402315 — увеличенная длина корпуса при сохранении ширины 230 мм и глубины 150 мм. Это позволяет получить более длинную монтажную зону без перехода к широкому квадратному корпусу.
Длинная сторона имеет высокий потенциал по размещению кабельных вводов: до 34/34 для кода 01, 30/30 для кода 1 и 21/22 для кода 2. Это удобно для схем с большим числом кабелей, приходящих с одной стороны.
Следующий типоразмер в каталоге — КСРВ-Н453415 размером 450×340×150 мм и массой 9,56 кг. Он заметно увеличивает не только длину, но и ширину корпуса
Купить Взрывозащищенная клеммная коробка КСРВ-Н402315 из нержавеющей стали
КСРВ-Н402315 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.
