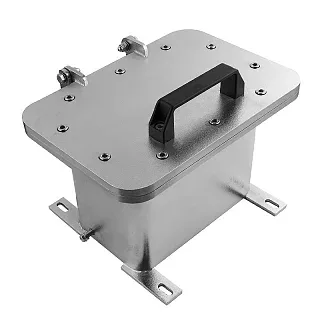

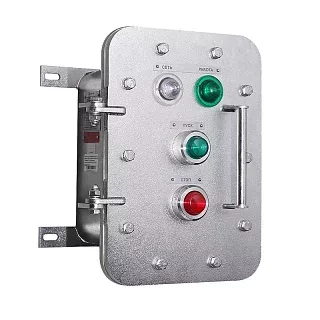

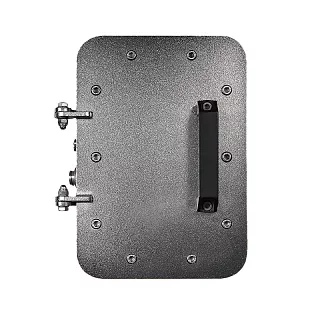

Взрывозащищенная клеммная коробка ЩОРВ-НТ322220 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ322220 имеет внешние размеры 327×227×208 мм и внутренние габариты 229×129×160 мм. По длине и ширине корпуса модель соответствует ЩОРВ-НТ322212, но отличается увеличенной внутренней глубиной — 160 мм вместо 77 мм. Это дает больше пространства для размещения элементов клеммной сборки по глубине корпуса.
Коробка фиксируется крепежными скобами. Межосевое расстояние между ними составляет 230 мм по вертикали и 240 мм по горизонтали. Ширина крепежного отверстия в скобе — 9 мм. Эти размеры позволяют учитывать расположение точек крепления при подготовке места установки.
Для внутреннего монтажа предусмотрена панель Щ3020Х/ТЕРМО размером 200×100 мм. Доступны исполнения из нержавеющей стали и алюминиевого сплава.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 200 × 100 | 2 | 0,3 |
| Алюминиевый сплав | 200 × 100 | 2 | 0,1 |
Количество клеммных зажимов
Максимальная вместимость корпуса зависит от номинального сечения подключаемых проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 94 |
| 1,5 | 94 |
| 2,5 | 64 |
| 4 | 54 |
| 6 | 42 |
| 10 | 17 |
| 16 | 14 |
| 25–35 | 10 |
| 50 | 9 |
| 70 | 8 |
| 95 | 6 |
При сечении проводников 1–1,5 мм² в ЩОРВ-НТ322220 может быть установлено до 94 клеммных зажимов. Для сечения 2,5 мм² предусмотрено до 64 зажимов, для 6 мм² — до 42, для 16 мм² — до 14, для 70 мм² — до 8.
Технические характеристики
Применение
ЩОРВ-НТ322220 подходит для клеммных сборок, которым требуется внутреннее пространство 229×129×160 мм. Увеличенная глубина корпуса особенно важна при подборе оборудования, когда компоновка занимает больше пространства в направлении от монтажной панели к крышке.
Вместимость коробки позволяет формировать сборки с разным количеством соединений в зависимости от сечения проводников. Например, можно установить до 54 зажимов для проводов 4 мм², до 17 — для 10 мм² или до 9 — для 50 мм².
При подборе учитываем внутренние размеры корпуса, размер монтажной панели, количество и сечение проводников, расположение кабельных вводов и требования к дополнительному исполнению.
Преимущества практического использования
Внутренняя глубина 160 мм дает существенно больше пространства для компоновки по сравнению с ЩОРВ-НТ322212 при близких внешних размерах по длине и ширине.
Для корпуса предусмотрена монтажная панель Щ3020Х/ТЕРМО размером 200×100 мм в исполнении из нержавеющей стали или алюминиевого сплава.
Максимальное количество клеммных зажимов нормировано для проводников сечением от 1 до 95 мм², что позволяет подобрать комплектацию под конкретную схему соединений.
Точные размеры крепления скобами можно использовать для предварительной разметки монтажной поверхности.
Следующий типоразмер — ЩОРВ-НТ393113 с внешними габаритами 391×319×138 мм и внутренними размерами 294×221×90 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ322220 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ322220 по количеству клеммных зажимов, сечению проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
