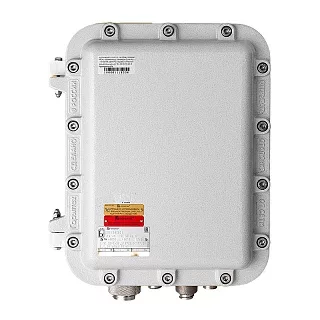

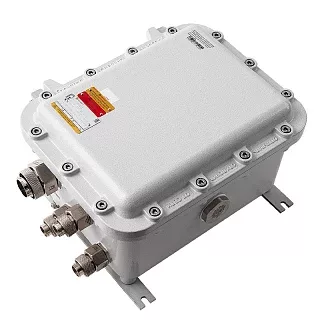

Взрывозащищенная клеммная коробка ЩОРВ281811
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ281811 подходит для компактных клеммных сборок, где требуется разместить ограниченное количество электрических соединений в корпусе небольшого размера.
Внутренние габариты 212×112×74 мм позволяют использовать модель для небольших распределительных и соединительных схем. Масса корпуса составляет 6,3 кг. Для ЩОРВ281811 крепление крышки на петлях выбирается как дополнительная опция /ПЕТЛЯ. Для остальных типоразмеров серии ЩОРВ петли предусмотрены по умолчанию.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ2818А | 206 × 100 | 2 | 0,112 |
| Панель из нержавеющей стали Щ2818Н | 206 × 100 | 2 | 0,333 |
Для ЩОРВ281811 предусмотрена монтажная панель размером 206×100 мм. Она может быть выполнена из алюминия или нержавеющей стали.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 31 |
| 4 | 26 |
| 6 | 20 |
| 10 | 16 |
| 16 | 6 |
| 35 | 5 |
В ЩОРВ281811 можно разместить до 31 клеммы для проводников сечением 2,5 мм², до 26 — для 4 мм², до 20 — для 6 мм² и до 16 — для 10 мм². Для сечений 16 и 35 мм² предусмотрено соответственно до 6 и 5 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 4/4 | 2/2 |
| 1 | 4/4 | 2/2 |
| 2 | 4/4 | 2/2 |
| 3 | 3/3 | 2/2 |
Для кодов 01, 1 и 2 на стороне А допускается размещение до 4/4 кабельных вводов, на стороне В — до 2/2. Для кода 3 предусмотрено до 3/3 вводов на стороне А и до 2/2 на стороне В.
Технические характеристики
Применение
ЩОРВ281811 подходит для соединительных и распределительных схем с небольшим количеством клемм и кабельных подключений. Компактные размеры корпуса позволяют использовать модель в проектах, где пространство для установки оборудования ограничено.
При подборе учитываем количество и сечение проводников, требуемое количество клемм, типы кабельных вводов, стороны их расположения и выбранный материал монтажной панели.
Преимущества практического использования
Компактный корпус ЩОРВ281811 позволяет разместить до 31 клеммы для позиции 2,5 мм² при внешних размерах 282×182×118 мм.
Для монтажа доступны два варианта крепления корпуса, а для внутренней компоновки — алюминиевая или нержавеющая монтажная панель размером 206×100 мм.
Следующий типоразмер — ЩОРВ302021 с внешними габаритами 304×204×211 мм и массой 8,6 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ281811
Мы можем подобрать ЩОРВ281811 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
