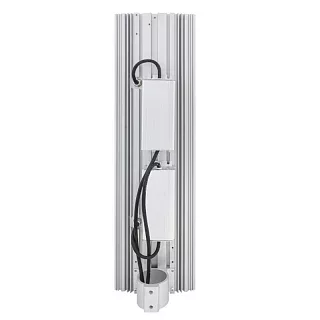

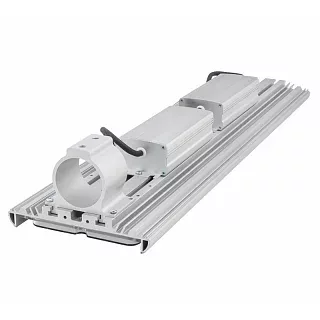

Светодиодный светильник Diora Unit PRO 135 (135–150 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 135 (135–150 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, транспортных проездов, парковочных комплексов и промышленных территорий. Модель представлена несколькими вариантами мощности и широкой боковой кривой силы света (КСС), позволяющими подбирать оборудование с учётом параметров конкретной осветительной установки.
Номинальная мощность составляет 135 или 150 Вт, световой поток — от 19 000 до 24 500 лм. Для модификаций мощностью 135 Вт предусмотрены оптические системы Ш1 и Ш2. Исполнения мощностью 150 Вт представлены четырьмя вариантами КСС: Ш1, Ш2, Ш3 и Ш4.
В зависимости от оптической системы светильники выпускаются с цветовой температурой 2700, 3000, 4000 или 5000 К. Для Ш1 и Ш2 предусмотрено консольное крепление, а модели Ш3 и Ш4 доступны с консольным креплением и лирой.
Оборудование применяется при строительстве новых и реконструкции существующих систем наружного освещения. Выбор конкретной модификации выполняется с учётом ширины освещаемой поверхности, высоты установки, расположения опор и нормируемых светотехнических показателей.
Оптические системы и световой поток
Diora Unit PRO 135 (135–150 Вт) представлен четырьмя оптическими системами с широким боковым светораспределением. Каждая КСС имеет определённые угловые характеристики и применяется при подборе оборудования для соответствующей схемы освещения.
| КСС | Мощность, Вт | Световой поток, лм | Номинальные углы | Крепление |
|---|---|---|---|---|
| Ш1 | 135 | 19 000 / 21 500 | 130° × 40° | Консоль |
| Ш2 | 135 | 20 000 / 22 500 | 130° × 60° | Консоль |
| Ш1 | 150 | 21 000 / 23 500 | 130° × 40° | Консоль |
| Ш2 | 150 | 22 000 / 24 500 | 130° × 60° | Консоль |
| Ш3 | 150 | 23 500 | 150° × 90° | Консоль / лира |
| Ш4 | 150 | 24 000 | 150° × 75° | Консоль / лира |
КСС Ш1 — 130° × 40°. Оптическая система обеспечивает широкое боковое распределение света. Для мощности 135 Вт световой поток составляет 19 000–21 500 лм, для 150 Вт — 21 000–23 500 лм.
КСС Ш2 — 130° × 60°. Отличается от Ш1 увеличенным углом распределения в одной из плоскостей. Световой поток составляет 20 000–22 500 лм для мощности 135 Вт и 22 000–24 500 лм для 150 Вт.
КСС Ш3 — 150° × 90°. Представлена светильниками мощностью 150 Вт со световым потоком 23 500 лм. Предусмотрены два способа установки: консольное крепление и лира.
КСС Ш4 — 150° × 75°. Модификация мощностью 150 Вт обеспечивает световой поток 24 000 лм и отличается от Ш3 пространственным распределением силы света. Доступны оба варианта крепления.
Максимальный световой поток в группе обеспечивает Diora Unit PRO 150/24500 Ш2 при цветовой температуре 4000 или 5000 К.
При выборе оптической системы учитывается не только величина светового потока, но и его распределение по поверхности. Светильники одинаковой мощности с различными КСС могут обеспечивать разные показатели освещённости и её равномерности.
Для дорожного освещения важны ширина проезжей части, монтажная высота, вылет кронштейна и расстояние между опорами. Подходящая КСС определяется по результатам светотехнического расчёта.
Цветовая температура и модификации
Для светильников Diora Unit PRO 135 (135–150 Вт) предусмотрены четыре значения коррелированной цветовой температуры. Их доступность зависит от выбранной оптической системы.
2700 К — тёплый белый свет с выраженным тёплым оттенком. Предусмотрен для модификаций Ш1 и Ш2.
3000 К — тёплый белый свет, доступный для оптических систем Ш3 и Ш4.
4000 К — нейтральный белый свет для различных систем наружного освещения.
5000 К — белый свет более холодного оттенка.
В модификациях Ш1 и Ш2 при цветовой температуре 2700 К номинальный световой поток ниже, чем у соответствующих исполнений 4000 и 5000 К.
Для оптических систем Ш3 и Ш4 значения светового потока одинаковы при всех трёх предусмотренных цветовых температурах.
Модификации и артикулы Diora Unit PRO 135 (135–150 Вт)
В товарную группу включены 24 модификации. Каждая имеет собственный артикул, определяющий мощность, КСС, цветовую температуру и способ крепления.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 135 | 19 000 | 2700 | Консоль | DUPRO135Sh1-2,7K-C |
| Ш1 | 135 | 21 500 | 4000 | Консоль | DUPRO135Sh1-4K-C |
| Ш1 | 135 | 21 500 | 5000 | Консоль | DUPRO135Sh1-5K-C |
| Ш2 | 135 | 20 000 | 2700 | Консоль | DUPRO135Sh2-2,7K-C |
| Ш2 | 135 | 22 500 | 4000 | Консоль | DUPRO135Sh2-4K-C |
| Ш2 | 135 | 22 500 | 5000 | Консоль | DUPRO135Sh2-5K-C |
| Ш1 | 150 | 21 000 | 2700 | Консоль | DUPRO150Sh1-2,7K-C |
| Ш1 | 150 | 23 500 | 4000 | Консоль | DUPRO150Sh1-4K-C |
| Ш1 | 150 | 23 500 | 5000 | Консоль | DUPRO150Sh1-5K-C |
| Ш2 | 150 | 22 000 | 2700 | Консоль | DUPRO150Sh2-2,7K-C |
| Ш2 | 150 | 24 500 | 4000 | Консоль | DUPRO150Sh2-4K-C |
| Ш2 | 150 | 24 500 | 5000 | Консоль | DUPRO150Sh2-5K-C |
| Ш3 | 150 | 23 500 | 3000 | Консоль | DUPRO150Sh3-3K-C |
| Ш3 | 150 | 23 500 | 3000 | Лира | DUPRO150Sh3-3K-L |
| Ш3 | 150 | 23 500 | 4000 | Консоль | DUPRO150Sh3-4K-C |
| Ш3 | 150 | 23 500 | 4000 | Лира | DUPRO150Sh3-4K-L |
| Ш3 | 150 | 23 500 | 5000 | Консоль | DUPRO150Sh3-5K-C |
| Ш3 | 150 | 23 500 | 5000 | Лира | DUPRO150Sh3-5K-L |
| Ш4 | 150 | 24 000 | 3000 | Консоль | DUPRO150Sh4-3K-C |
| Ш4 | 150 | 24 000 | 3000 | Лира | DUPRO150Sh4-3K-L |
| Ш4 | 150 | 24 000 | 4000 | Консоль | DUPRO150Sh4-4K-C |
| Ш4 | 150 | 24 000 | 4000 | Лира | DUPRO150Sh4-4K-L |
| Ш4 | 150 | 24 000 | 5000 | Консоль | DUPRO150Sh4-5K-C |
| Ш4 | 150 | 24 000 | 5000 | Лира | DUPRO150Sh4-5K-L |
Для выбора точного исполнения необходимо учитывать соответствие оптики, цветовой температуры и крепления параметрам проектируемой осветительной установки.
Консольное крепление и лира
Светильники Diora Unit PRO 135 мощностью 135–150 Вт представлены двумя вариантами установки.
Консольное крепление предназначено для установки на соответствующие кронштейны опор наружного освещения. Оно доступно для всех оптических систем Ш1, Ш2, Ш3 и Ш4.
Крепление типа «лира» предусмотрено для моделей мощностью 150 Вт с КСС Ш3 и Ш4. Оно позволяет использовать совместимую монтажную конструкцию с учётом требуемого положения светильника относительно освещаемой поверхности.
При выборе крепления необходимо учитывать присоединительные размеры, высоту установки, характеристики опоры, допустимые нагрузки и направление светового потока.
Для реконструируемых объектов дополнительно проверяется совместимость оборудования с существующими кронштейнами и конструкциями.
Технические характеристики
Применение
Светодиодные светильники Diora Unit PRO 135 (135–150 Вт) применяются для наружного освещения объектов транспортной, городской и промышленной инфраструктуры. Световой поток до 24 500 лм и четыре варианта широкой боковой КСС позволяют выбирать оборудование для различных схем расположения осветительных опор.
Основные области применения:
-
Автомобильные дороги и городские улицы — освещение проезжей части, подъездных путей и транспортных проездов.
-
Парковки и открытые стоянки — освещение парковочных мест, автомобильных проездов и прилегающих территорий.
-
Промышленные и складские комплексы — освещение внутриплощадочных дорог, логистических зон и подъездов к производственным зданиям.
-
Общественные и коммерческие объекты — освещение открытых площадок и подъездных территорий.
Модель также может использоваться при реконструкции действующих систем наружного освещения. При подборе учитываются характеристики опор, монтажная высота, расположение светильников, параметры электроснабжения и требования к нормируемым показателям освещения.
Выбор мощности и КСС выполняется по результатам светотехнического расчёта с использованием фотометрических данных конкретного исполнения.
Преимущества практического использования
Два варианта мощности. В одной товарной группе представлены светильники 135 и 150 Вт, что позволяет выбирать оборудование с учётом необходимого светового потока.
Световой поток до 24 500 лм. Максимальное значение обеспечивает исполнение Ш2 мощностью 150 Вт при цветовой температуре 4000 или 5000 К.
Четыре оптические системы. КСС Ш1, Ш2, Ш3 и Ш4 позволяют учитывать геометрию освещаемой территории и схему расположения опор.
Световая отдача до 166,7 лм/Вт. Такое расчётное значение обеспечивает модификация Ш2 мощностью 135 Вт со световым потоком 22 500 лм.
Выбор цветовой температуры. В зависимости от КСС предусмотрены исполнения 2700, 3000, 4000 и 5000 К.
Консольное крепление и лира. Для моделей мощностью 150 Вт с оптикой Ш3 и Ш4 доступны оба способа установки.
Подбор для новых и действующих осветительных установок. Различные сочетания мощности, оптики и крепления позволяют учитывать параметры объекта при строительстве и реконструкции наружного освещения.
Купить Светодиодный светильник Diora Unit PRO 135 (135–150 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 135 (135–150 Вт) для наружного освещения автомобильных дорог, городских улиц, парковочных комплексов и промышленных территорий.
В ассортименте представлены стандартные исполнения мощностью 135 и 150 Вт со световым потоком от 19 000 до 24 500 лм, оптическими системами Ш1, Ш2, Ш3 и Ш4, различными значениями цветовой температуры и способами крепления.
При подборе оборудования учитываются требования к освещению объекта, фотометрические характеристики светильников, параметры опор и кронштейнов и условия эксплуатации.
НПО «Легион» осуществляет поставки светодиодного оборудования для строительства и модернизации систем наружного освещения по России.
