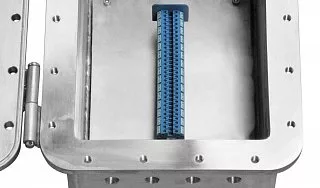

Взрывозащищенный корпус УНВ-Н(В)-30 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-30 из нержавеющей стали AISI 316L предназначен для размещения электротехнической аппаратуры в условиях взрывоопасных и химически агрессивных сред. Модель имеет увеличенную монтажную поверхность при небольшой глубине, что позволяет распределять компоненты преимущественно в одной плоскости.
Наружные габариты корпуса — 415 × 315 × 178 мм, внутренние размеры — 351 × 251 × 114 мм. Масса — 52 кг. Конструкция включает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для серии предусмотрены исполнения с маркировкой взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранным исполнением.
Степень защиты — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения серии предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для подключения кабельных линий возможно выполнение резьбовых отверстий на коротких и длинных стенках, а также в нижней части корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона | Длинная сторона | Нижняя часть |
|---|---|---|---|
| M20 | 4 | 6 | 5 |
| M25 | 4 | 5 | 4 |
| M32 | 3 | 5 | 3 |
| M40 | 3 | 4 | 2 |
| M50 | 3 | 4 | 2 |
| M63 | 2 | 3 | 2 |
Значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы необходимо соблюдать допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-30 используется при создании взрывозащищённых распределительных устройств, блоков управления, систем сигнализации и промышленной автоматизации.
Прямоугольная монтажная поверхность позволяет размещать несколько групп клеммных соединений, коммутационную и защитную аппаратуру. Возможность выполнения отверстий на трёх участках оболочки позволяет организовать подвод кабелей с разных направлений. При выборе внутренних компонентов учитываются их габариты, электрические характеристики и допустимое тепловыделение.
Корпус подходит для применения на химических, нефтехимических и нефтегазовых предприятиях. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Особенность УНВ-Н(В)-30 — сочетание протяжённой монтажной поверхности, небольшой глубины и возможности организации кабельных подключений через боковые стенки и нижнюю часть корпуса.
Такая геометрия удобна для оборудования с плоскостным расположением компонентов. Различные варианты размещения резьбовых отверстий позволяют согласовывать направление кабельных подключений с внутренней компоновкой.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость при эксплуатации в соответствующих агрессивных промышленных средах. Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-30 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-30 из нержавеющей стали AISI 316L для комплектации промышленного электротехнического оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. Дополнительно согласовываются характеристики электрических цепей, количество, тип и расположение кабельных вводов, температурное исполнение и необходимое оснащение корпуса.
