Взрывозащищенные корпуса из алюминиевого сплава с видом защиты 1 Ex d IIC серии УНВ(С) с резьбовым соединением и УНВ(С) с резьбовым соединением с окном

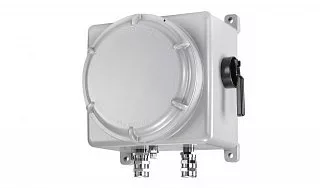

Взрывозащищенный корпус УНВ(С)-1 из алюминиевого сплава

Name: Взрывозащищенный корпус УНВ(С)-1 из алюминиевого сплава
Brand: ООО НПО ЛЕГИОН
Rating: 4.8 (10 reviews)

Наличие

Есть

Доставка

По России и СНГ

Оплата

Безналичный расчет

Цена

По запросу

Контакты

8 (800) 500-51-37 info@legionural.ru

Технические характеристики

Описание
Технические характеристики
Применение
Преимущества
Как купить

Взрывозащищённый корпус УНВ(С)-1 из алюминиевого сплава предназначен для размещения электротехнических компонентов во взрывоопасных средах. Квадратная конструкция с резьбовым соединением крышки позволяет создавать компактные устройства коммутации, управления и промышленного контроля.

Наружные габариты корпуса — 198 × 198 × 150 мм, размер внутренней монтажной пластины — 144 × 144 мм. Масса — 5 кг. Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Стандартный цвет — серый RAL 9006.

Модель относится к серии взрывозащищённых корпусов УНВ(С) с видом взрывозащиты 1 Ex d IIC. Резьбовое соединение крышки является частью конструкции взрывонепроницаемой оболочки. Конкретная маркировка готового оборудования и температурный класс определяются выбранной комплектацией.

Степень защиты — IP66/67. Предусмотрены температурные исполнения с нижними пределами −60, −40 или −20 °C и верхними пределами +40, +60 или +80 °C.

Для подключения внешних электрических цепей возможна подготовка резьбовых отверстий под кабельные вводы. Их размеры, количество и расположение согласовываются с учётом конструкции оболочки и требований к сохранению взрывозащиты.

Вид

Габаритные размеры, мм

198 × 198 × 150

Внутренняя монтажная пластина, мм

144 × 144

Материал корпуса и крышки

коррозионностойкий модифицированный алюминиевый сплав

Соединение крышки

резьбовое

Степень защиты

IP66/67

Зоны применения

1, 2

Диапазон рабочих температур

−60/−40/−20…+40/+60/+80 °C

Стандартный цвет

RAL 9006

Масса, кг

УНВ(С)-1 применяется при создании взрывозащищённых устройств локального управления, коммутации, промышленной автоматизации и технологического контроля.

Квадратная монтажная пластина позволяет размещать небольшие группы электротехнических компонентов. При разработке оборудования учитываются габариты аппаратуры, параметры электрических цепей и необходимое пространство для подключения проводников.

Корпус может использоваться на нефтегазовых, нефтехимических и других промышленных объектах. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям эксплуатации.

Особенность УНВ(С)-1 — увеличенная монтажная поверхность при сохранении компактной квадратной конструкции. По сравнению с УНВ(С)-0 модель оснащена монтажной пластиной большего размера, что предоставляет дополнительное пространство для размещения электротехнических компонентов.

Резьбовое соединение крышки обеспечивает конструктивное исполнение взрывонепроницаемой оболочки. Возможность согласования кабельных отверстий позволяет учитывать расположение внутренних элементов и направление подходящих кабельных линий.

Коррозионностойкий алюминиевый сплав обеспечивает защиту материала корпуса при эксплуатации в соответствующих промышленных условиях. Степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды.

В НПО «Легион» можно заказать взрывозащищённый корпус УНВ(С)-1 из алюминиевого сплава для комплектации компактного промышленного электротехнического оборудования.

Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты внутренних компонентов. Дополнительно согласовываются характеристики электрических цепей, количество и расположение кабельных вводов, температурное исполнение и необходимая комплектация.
