Взрывозащищенные корпуса из алюминиевого сплава с видом защиты 1 Ex d IIB+H2, 1 Ex d IIC T6…T3 Gb X (без ацетилена) серии УНВ(В) и УНВ(В) с окном

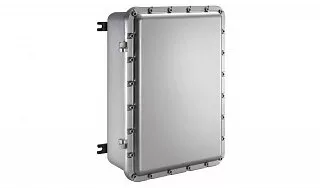

Взрывозащищенный корпус УНВ(В)-2030Х из алюминиевого сплава

Name: Взрывозащищенный корпус УНВ(В)-2030Х из алюминиевого сплава
Brand: ООО НПО ЛЕГИОН
Rating: 4.7 (10 reviews)

Наличие

Есть

Доставка

По России и СНГ

Оплата

Безналичный расчет

Цена

По запросу

Контакты

8 (800) 500-51-37 info@legionural.ru

Технические характеристики

Описание
Технические характеристики
Применение
Преимущества
Как купить

Взрывозащищённый корпус УНВ(В)-2030Х из алюминиевого сплава предназначен для размещения электротехнических компонентов, измерительной аппаратуры и элементов промышленной автоматизации во взрывоопасных средах. Компактная прямоугольная конструкция позволяет использовать модель для локальных устройств управления и контроля.

Наружные габариты корпуса — 280 × 210 × 170 мм, внутренние размеры — 206 × 134 × 126 мм. Масса — 8,2 кг. Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Предусмотрены алюминиевая монтажная пластина, крепёж крышки из нержавеющей стали, внутренний и внешний элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.

Конструкция выполнена по принципу взрывонепроницаемой оболочки Ex d. Для серии предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются комплектацией оборудования.

Степень защиты оболочки — IP66/67. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.

Возможна комплектация смотровым окном из закалённого стекла для визуального контроля установленных приборов. Размер окна и его расположение согласовываются с учётом конструкции корпуса. Для подключения внешних цепей предусматривается подготовка резьбовых отверстий под кабельные вводы с соблюдением требований к взрывозащите.

Вид

Материал корпуса и крышки

коррозионностойкий модифицированный алюминиевый сплав

Габаритные размеры (Ш × В × Г), мм

280 × 210 × 170

Внутренняя монтажная пластина

алюминий

Покрытие

эпоксидный лак

Стандартный цвет

RAL 9006

Степень защиты

IP66/67

Зоны применения

1, 2

Масса, кг

8,2

УНВ(В)-2030Х применяется при создании компактных взрывозащищённых устройств контроля, сигнализации и промышленной автоматизации. Корпус может использоваться для размещения измерительных приборов, клеммных соединений и отдельных компонентов управления при соответствии их характеристик выбранной комплектации.

При оснащении смотровым окном модель подходит для оборудования, требующего визуального контроля показаний без открытия взрывонепроницаемой оболочки. Внутреннее пространство позволяет размещать малогабаритную аппаратуру с учётом её монтажной глубины и расположения электрических соединений.

Готовое оборудование может эксплуатироваться на нефтегазовых, нефтехимических и других промышленных объектах во взрывоопасных зонах 1 и 2 при соответствии маркировки условиям эксплуатации.

Компактные размеры УНВ(В)-2030Х позволяют размещать локальные электротехнические устройства в условиях ограниченного монтажного пространства. Прямоугольная конфигурация удобна для установки отдельных приборов и организации необходимых кабельных соединений.

Возможность комплектации смотровым окном позволяет контролировать показания установленных приборов без открытия крышки. Это особенно актуально для измерительного оборудования и систем технологического мониторинга.

Коррозионностойкий алюминиевый сплав и эпоксидное покрытие обеспечивают защиту материала корпуса при промышленной эксплуатации. Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды в пределах соответствующего исполнения.

В НПО «Легион» можно заказать взрывозащищённый корпус УНВ(В)-2030Х из алюминиевого сплава для комплектации систем промышленного контроля, автоматизации и другого электротехнического оборудования.

Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. При необходимости визуального контроля следует согласовать параметры смотрового окна. Дополнительно учитываются количество и характеристики электрических цепей, расположение кабельных вводов, температурное исполнение и требования к комплектации.

Наши специалисты помогут согласовать технические параметры корпуса с требованиями проекта и подготовят коммерческое предложение.
