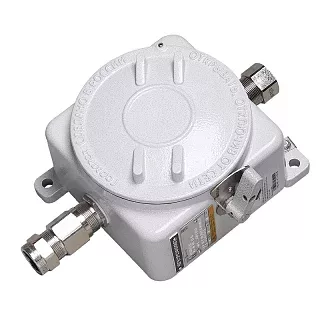

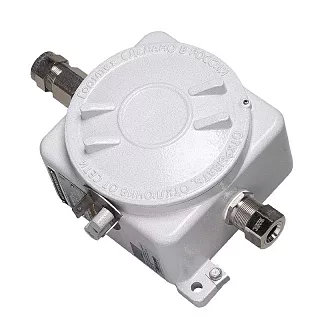

Взрывозащищенная клеммная коробка ЩОРВА171712 из алюминия
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВА171712 предназначена для размещения клеммных зажимов и организации электрических соединений.
Внутреннее пространство 146×146×89 мм позволяет разместить клеммную сборку с проводниками различного сечения. Для модели предусмотрена установка клеммных зажимов для проводников номинальным сечением от 2,5 до 50 мм².
Максимальное количество клемм зависит от выбранного типоразмера: для проводников 2,5 мм² может быть установлено до 19 зажимов, для 50 мм² — до 5.
Монтажная панель
| Исполнение | Размер A × B, мм | Размер a × b, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель ЩА1717А | 115 × 115 | 90 × 90 | 0,07 |
| Панель из нержавеющей стали ЩА1717Н | 115 × 115 | 90 × 90 | 0,21 |
Для ЩОРВА171712 предусмотрена монтажная панель размером 115×115 мм с установочными размерами 90×90 мм. Доступны исполнения из алюминия и нержавеющей стали.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А / сторона В, шт. |
|---|---|
| 01 | 6 / 6 |
| 1 | 5 / 5 |
| 2 | 3 / 3 |
| 3 | 2 / 2 |
| 4 | 2 / 2 |
| 5 | 2 / 2 |
| 6 | 1 / 1 |
Для кабельных вводов кода 01 рекомендуется до 6 вводов на каждой из сторон А и В. Для кода 1 — до 5, для кода 2 — до 3, для кодов 3–5 — до 2, для кода 6 — по одному вводу на каждой стороне.
Максимальное количество клеммных зажимов
| Тип клеммного зажима | Номинальное сечение проводника, мм² | Номинальный ток, А | Максимальное количество, шт. |
|---|---|---|---|
| AVK 2,5 | 2,5 | 20 | 19 |
| AVK 4 | 4 | 25 | 16 |
| AVK 6 | 6 | 36 | 12 |
| AVK 10 | 10 | 50 | 10 |
| AVK 16 | 16 | 67 | 8 |
| AVK 35 | 35 | 111 | 6 |
| AVK 50 | 50 | 133 | 5 |
Количество устанавливаемых клемм уменьшается по мере увеличения номинального сечения подключаемых проводников. Для ЩОРВА171712 предусмотрено до 19 зажимов AVK 2,5 или до 5 зажимов AVK 50.
Технические характеристики
Применение
ЩОРВА171712 подходит для клеммных сборок, где требуется подключение проводников разного сечения и большее внутреннее пространство по сравнению с предыдущими типоразмерами серии.
Внутренние размеры 146×146×89 мм позволяют размещать до 19 клеммных зажимов малого типоразмера либо использовать меньшее количество зажимов для проводников увеличенного сечения.
При подборе учитываем количество соединений, номинальное сечение проводников, требуемое число клемм, количество кабельных вводов и стороны их расположения.
Преимущества практического использования
Модель позволяет устанавливать клеммные зажимы для проводников сечением до 50 мм².
Для проводников 2,5 мм² предусмотрено размещение до 19 клеммных зажимов.
Для кабельных вводов кода 01 допускается до 6 вводов по стороне А и до 6 по стороне В.
Монтажная панель размером 115×115 мм доступна в алюминиевом и нержавеющем исполнении.
Следующий типоразмер — ЩОРВА232316 с внешними габаритами 235×235×164 мм и внутренними размерами 203×203×117 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВА171712 из алюминия
Мы можем подобрать ЩОРВА171712 под конкретную клеммную сборку. Для заказа укажите количество и номинальное сечение проводников, требуемое количество клеммных зажимов, количество кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
