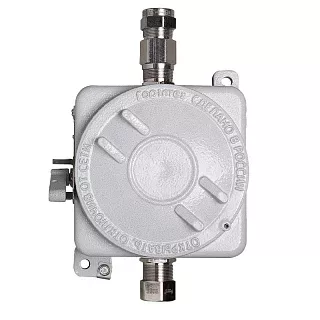

Взрывозащищенная клеммная коробка ЩОРВА232316 из алюминия
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВА232316 предназначена для размещения клеммных зажимов и организации электрических соединений.
Внутреннее пространство 203×203×117 мм позволяет сформировать более вместительную клеммную сборку по сравнению с предыдущими типоразмерами серии. Увеличенная площадь корпуса дает возможность разместить большее количество зажимов и кабельных подключений.
Для ЩОРВА232316 предусмотрена установка до 37 клеммных зажимов для проводников сечением 2,5 мм² и до 32 — для сечения 4 мм². Для более крупных зажимов допустимое количество последовательно уменьшается.
Монтажная панель
| Исполнение | Размер A × B, мм | Размер a × b, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель ЩА2323А | 150 × 150 | 130 × 130 | 0,12 |
| Панель из нержавеющей стали ЩА2323Н | 150 × 150 | 130 × 130 | 0,36 |
Для ЩОРВА232316 предусмотрена монтажная панель размером 150×150 мм с установочными размерами 130×130 мм. Доступны исполнения из алюминия и нержавеющей стали.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А / сторона В, шт. |
|---|---|
| 01 | 8 / 8 |
| 1 | 8 / 8 |
| 2 | 7 / 8 |
| 3 | 4 / 4 |
| 4 | 3 / 3 |
| 5 | 2 / 2 |
| 6 | 2 / 2 |
| 7 | 2 / 2 |
Для кабельных вводов кодов 01 и 1 рекомендуется до 8 вводов по каждой из сторон А и В. Для кода 2 предусмотрено до 7 вводов по стороне А и до 8 по стороне В. Для кодов 5–7 — до 2 вводов на каждой стороне.
Максимальное количество клеммных зажимов
| Номинальное сечение / обозначение в таблице | Максимальное количество, шт. |
|---|---|
| 2,5 мм² | 37 |
| 4 мм² | 32 |
| 6 мм² | 17 |
| 10 мм² | 13 |
| 16 мм² | 11 |
| 35 мм² | 8 |
| 50N | 7 |
| 70N/35 | 6 |
Для первых двух типоразмеров дополнительно приведено максимальное количество клемм в один ряд: 26 для позиции 2,5 мм² и 22 для позиции 4 мм². Обозначения 50N и 70N/35 сохраняем в том виде, в котором они приведены в таблице.
Технические характеристики
Применение
ЩОРВА232316 подходит для клеммных сборок, где требуется разместить большее количество электрических соединений и кабельных линий в одном корпусе.
Внутренние размеры 203×203×117 мм и монтажная панель 150×150 мм позволяют организовать более развитую внутреннюю компоновку. При подборе учитываем количество и сечение проводников, требуемое число клеммных зажимов, типоразмер кабельных вводов и стороны их размещения.
Преимущества практического использования
ЩОРВА232316 позволяет разместить до 37 клеммных зажимов для позиции 2,5 мм² или до 32 — для 4 мм².
Для кабельных вводов кодов 01 и 1 предусмотрено размещение до 8 вводов по стороне А и до 8 по стороне В.
Монтажная панель размером 150×150 мм доступна в алюминиевом и нержавеющем исполнении.
Внутренняя глубина 117 мм дает больше пространства для компоновки оборудования и проводников по сравнению с предыдущим типоразмером ЩОРВА171712 с внутренней глубиной 89 мм.
Следующий типоразмер — ЩОРВА272721 с внешними габаритами 276,5×276,5×218 мм и внутренними размерами 248×248×152 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВА232316 из алюминия
Мы можем подобрать ЩОРВА232316 под конкретную клеммную сборку. Для заказа укажите количество и сечение проводников, требуемое количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
