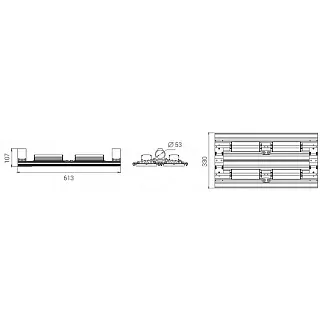

Взрывозащищённый светодиодный светильник Diora Unit2 2Ex (260 Вт)

Описание

Diora Unit2 2Ex (260 Вт) — взрывозащищённый светодиодный светильник для освещения производственных помещений, технологических площадок и объектов промышленной инфраструктуры, на которых предусмотрено применение электрооборудования во взрывоопасных зонах.

Серия предназначена для промышленного освещения нефтегазовых, нефтехимических, химических, топливных и перерабатывающих предприятий. Возможность использования светильника в конкретной взрывоопасной зоне определяется его маркировкой взрывозащиты, условиями эксплуатации и требованиями проектной документации.

В товарную группу объединены 30 модификаций мощностью 260 Вт со световым потоком от 36 000 до 40 000 лм. Светильники различаются кривой силы света (КСС), цветовой температурой и способом крепления.

Модельный ряд представлен пятью оптическими исполнениями: косинусная Д, широкая боковая ШБ, концентрированная К30, глубокая Г90 и К60. Каждое исполнение доступно с цветовой температурой 3000, 4000 или 5000 К и двумя способами крепления — консольным и поворотной лирой.

Высокий световой поток позволяет рассматривать Diora Unit2 2Ex 260 Вт для освещения крупных производственных пространств, технологических установок, промышленных площадок, рабочих зон и участков обслуживания оборудования. При этом выбор КСС обеспечивает возможность учитывать геометрию объекта, монтажную высоту и необходимое распределение света.

Светильники могут применяться при строительстве новых промышленных объектов, реконструкции производственных помещений, модернизации действующих систем освещения и замене оборудования на объектах с соответствующими требованиями к взрывозащите.

При подборе необходимо учитывать не только мощность и световой поток, но и классификацию взрывоопасной зоны, маркировку взрывозащиты, нормируемую освещённость, характеристики несущих конструкций и условия окружающей среды.

Модельный ряд и световой поток

Взрывозащищённые светильники Diora Unit2 2Ex мощностью 260 Вт представлены пятью вариантами светораспределения.

Световой поток зависит от выбранной КСС.

Diora Unit2 2Ex 260/38000 Д — взрывозащищённый светодиодный светильник с косинусной КСС и световым потоком 38 000 лм.

Исполнение может применяться в системах общего промышленного освещения, где требуется широкое распределение света. При выборе учитываются монтажная высота, размеры освещаемой поверхности и расположение технологического оборудования.

Diora Unit2 2Ex 260/38000 Ш — светильник с широкой боковой КСС ШБ и световым потоком 38 000 лм.

Такое исполнение может рассматриваться для освещения вытянутых производственных пространств, технологических проходов, промышленных проездов и рабочих участков, где необходимо соответствующее боковое распределение светового потока.

Diora Unit2 2Ex 260/40000 К30 — исполнение с концентрированной КСС и световым потоком 40 000 лм.

Это максимальное значение в рассматриваемой товарной группе. Концентрированное светораспределение позволяет рассматривать модель для направленного освещения рабочих поверхностей и отдельных технологических зон.

Diora Unit2 2Ex 260/36000 Г90 — светильник с глубокой КСС Г90 и световым потоком 36 000 лм.

Модель может применяться в схемах направленного освещения технологических помещений, рабочих площадок и производственного оборудования при соответствующих требованиях к светораспределению.

Diora Unit2 2Ex 260/36000 К60 — светильник со световым потоком 36 000 лм и оптическим исполнением К60, которое в номенклатуре производителя обозначено как «глубокая К60».

Для определения оптимальной области применения необходимо учитывать фотометрические характеристики и результаты светотехнического расчёта.

Все пять вариантов КСС представлены с цветовой температурой 3000, 4000 и 5000 К, а также с консольным креплением и поворотной лирой.

Высокий световой поток сам по себе не гарантирует требуемой освещённости рабочей поверхности. На результат влияют КСС, расстояние до освещаемой зоны, направление светильника и возможное затенение технологическими конструкциями.

Светотехнический расчёт позволяет определить количество оборудования, выбрать оптическое исполнение и разработать рациональную схему размещения без избыточного энергопотребления.

Класс и маркировка взрывозащиты

Светильники Diora Unit2 2Ex предназначены для применения на объектах, где предъявляются специальные требования к взрывозащите электрооборудования.

В технических материалах семейства Unit 2Ex встречается газовая маркировка 2Ex mc nA IIC T4/T5/T6 Gc X. Однако её применимость именно к исполнению Unit2 2Ex 260 Вт, актуальный температурный класс и условия эксплуатации необходимо подтверждать действующим сертификатом и паспортом конкретной модификации.

Взрывоопасная зона класса 2 — пространство, в котором образование взрывоопасной газовой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Взрывоопасная зона класса 22 — пространство, в котором образование взрывоопасной среды в виде облака горючей пыли при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Возможность применения светильника в зоне 22 должна подтверждаться соответствующей маркировкой пылевой взрывозащиты. Наличие газовой маркировки само по себе не является подтверждением пригодности оборудования для пылевой среды.

При подборе взрывозащищённого светильника проверяются группа взрывоопасной среды, температурный класс или максимальная температура поверхности, допустимая температура окружающей среды и специальные условия безопасного применения.

Для оборудования, применяемого во взрывоопасных зонах, учитываются требования ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Окончательное решение о возможности применения конкретного артикула во взрывоопасной зоне принимается на основании его действующей маркировки взрывозащиты и технической документации производителя.

Кривые силы света Diora Unit2 2Ex

В модельном ряду Diora Unit2 2Ex (260 Вт) предусмотрены пять вариантов кривой силы света.

Косинусная Д. Обеспечивает широкое распределение светового потока. Может применяться для общего освещения производственных помещений, технологических площадок и рабочих зон.

Широкая боковая ШБ. Предусматривает боковое распределение света. Такое исполнение может использоваться в проектах освещения вытянутых производственных пространств, технологических проходов и промышленных площадок при соответствующих требованиях к светораспределению.

Концентрированная К30. Предназначена для направленного освещения отдельных рабочих поверхностей и технологических участков. При подборе учитываются монтажная высота, расстояние до освещаемой зоны и её размеры.

Глубокая Г90. Используется в схемах направленного освещения производственных и технологических пространств. Фактическая освещённость зависит от расположения светильников и характеристик освещаемой поверхности.

К60. В исходной номенклатуре производителя обозначена как «глубокая К60». Представляет собой отдельное оптическое исполнение, характеристики которого необходимо оценивать по фотометрическим данным.

Для производственных и нефтегазовых объектов большое значение имеет размещение технологических конструкций. Трубопроводы, колонны, ёмкости, эстакады и производственное оборудование могут создавать затенённые участки.

При выборе КСС необходимо учитывать расположение рабочих мест, пути перемещения персонала, маршруты спецтехники, высоту оборудования и требования к освещённости.

Оптическое исполнение выбирается по результатам светотехнического расчёта с использованием IES-файлов или иных фотометрических данных конкретной модели.

Цветовая температура

Взрывозащищённые светодиодные светильники Diora Unit2 2Ex (260 Вт) выпускаются с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться на промышленных объектах, где проектом предусмотрены соответствующие характеристики световой среды.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, технологических участков и рабочих зон.

5000 К — белый свет более холодного оттенка. Может применяться в промышленных системах освещения с соответствующими проектными требованиями.

Для каждого из пяти вариантов КСС доступны исполнения с цветовой температурой 3000, 4000 и 5000 К.

Цветовая температура подбирается с учётом назначения объекта, особенностей зрительной работы персонала и требований проектной документации.

Модификации и артикулы Diora Unit2 2Ex (260 Вт)

В товарную группу включены 30 модификаций, объединённых в таблице из пяти строк.

Каждая строка соответствует определённой КСС. Для неё приведены три цветовые температуры и два способа крепления.

Порядок артикулов: 3000 / 4000 / 5000 К.

В обозначениях артикулов суффикс -C соответствует консольному креплению, -L — креплению типа «лира».

Для каждого варианта КСС предусмотрены три цветовые температуры и оба способа крепления.

Все 30 исполнений имеют самостоятельные заводские артикулы, которые необходимо указывать при заказе оборудования.

Способы крепления

Взрывозащищённые светильники Diora Unit2 2Ex мощностью 260 Вт представлены с двумя вариантами крепления: консольным и поворотной лирой.

Консольное крепление. Предназначено для размещения светильника на совместимом кронштейне или опорном элементе.

Такое исполнение может применяться при освещении промышленных территорий, технологических площадок, производственных проездов и рабочих участков.

При выборе кронштейна учитываются присоединительные размеры, масса оборудования, расчётные нагрузки и условия эксплуатации.

Поворотная лира. Позволяет ориентировать светильник относительно рабочей поверхности и выбирать направление светового потока.

Это исполнение может использоваться при размещении на совместимых металлических основаниях, балках и других конструкциях, предусмотренных проектом.

При монтаже на открытых промышленных площадках необходимо учитывать ветровые нагрузки и характеристики несущих элементов.

Взрывозащищённое исполнение также предъявляет специальные требования к электрическому подключению и соблюдению условий безопасной эксплуатации, установленных производителем.
