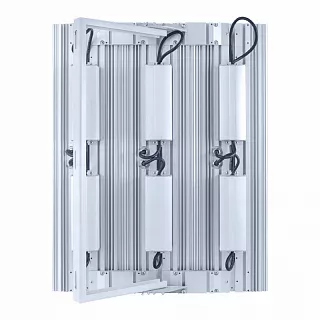

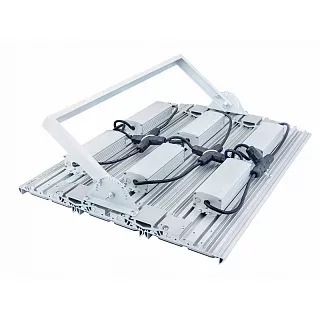

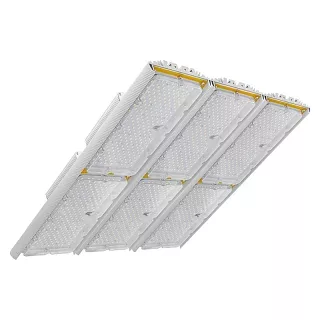

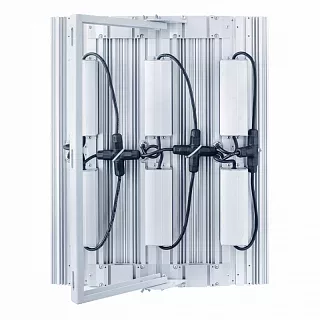

Взрывозащищённый светодиодный светильник Diora Unit3 2Ex (390–540 Вт)

Описание

Diora Unit3 2Ex (390–540 Вт) — мощные взрывозащищённые светодиодные светильники для освещения крупных производственных помещений, технологических площадок и объектов промышленной инфраструктуры, где предъявляются специальные требования к безопасности электрооборудования.

Светильники предназначены для промышленного освещения нефтегазовых, нефтехимических, химических, топливных и перерабатывающих предприятий. Возможность применения конкретной модификации во взрывоопасной зоне определяется действующей маркировкой взрывозащиты, характеристиками окружающей среды и требованиями проектной документации.

В товарную группу объединены 42 модификации с заводскими обозначениями мощности 390, 450, 465, 510 и 540 Вт. Световой поток составляет от 54 000 до 80 000 лм в зависимости от модели и оптического исполнения.

Модельный ряд представлен четырьмя вариантами кривой силы света (КСС): косинусной Д, концентрированной К30, глубокой Г90 и К60.

Каждая комбинация мощности и КСС выпускается с цветовой температурой 3000, 4000 или 5000 К.

Все представленные модификации имеют крепление типа «лира», позволяющее ориентировать светильник относительно освещаемой поверхности. Консольные исполнения в рассматриваемой номенклатуре не представлены.

Высокий световой поток позволяет рассматривать Diora Unit3 2Ex для освещения крупных производственных пространств, технологических установок, промышленных площадок, рабочих зон и участков обслуживания оборудования с увеличенной монтажной высотой.

Различные оптические исполнения позволяют учитывать геометрию объекта, расположение технологического оборудования, необходимое распределение света и требования к освещённости рабочих поверхностей.

Светильники могут применяться при строительстве новых промышленных объектов, реконструкции производственных помещений и модернизации действующих систем освещения при соответствии характеристик оборудования условиям эксплуатации.

Особенность номенклатуры производителя: для исполнений с обозначением 510 Вт в поле мощности указано 505 Вт, а для моделей с обозначением 540 Вт — 525 Вт. В настоящей карточке сохранены заводские названия и артикулы. Номинальную мощность необходимо уточнять по технической документации конкретного исполнения.

Модельный ряд и световой поток

Взрывозащищённые светильники Diora Unit3 2Ex представлены пятью обозначениями мощности и четырьмя вариантами КСС.

Световой поток зависит от выбранной модели и оптического исполнения.

Для исполнений 510 Вт с КСС Д, Г90 и К60 в полях мощности производителя указано 505 Вт. Для исполнения К30 указано 510 Вт.

Для исполнений с обозначением 540 Вт в поле мощности указано 525 Вт.

Diora Unit3 2Ex 390 Вт — взрывозащищённый светодиодный светильник со световым потоком от 54 000 до 57 000 лм.

Для косинусной КСС Д предусмотрено 57 000 лм. Исполнения с глубокой Г90 и К60 имеют световой поток 54 000 лм.

Модели могут рассматриваться для общего и направленного освещения производственных помещений, технологических площадок и рабочих зон с учётом монтажной высоты и расположения оборудования.

Diora Unit3 2Ex 450 Вт представлен исполнением с концентрированной КСС К30 и световым потоком 72 000 лм.

Модель предназначена для задач направленного освещения. При подборе учитываются размеры рабочей поверхности, расстояние до освещаемой зоны, монтажная высота и требования к равномерности освещённости.

Diora Unit3 2Ex 465 Вт имеет световой поток от 61 500 до 66 000 лм.

Исполнение с косинусной КСС Д обеспечивает 66 000 лм. Для вариантов с Г90 и К60 предусмотрено 61 500 лм.

Светильники могут применяться в системах освещения крупных производственных пространств и технологических объектов с соответствующими требованиями к светораспределению.

Diora Unit3 2Ex 510 Вт представлен четырьмя оптическими исполнениями.

Для косинусной КСС Д заявлено 72 000 лм, для концентрированной К30 — 80 000 лм. Исполнения с Г90 и К60 имеют световой поток 68 500 лм.

Модель с КСС К30 обеспечивает максимальный световой поток в рассматриваемой товарной группе.

Для исполнений с КСС Д, Г90 и К60 в исходных полях производителя указано значение мощности 505 Вт, несмотря на обозначение 510 Вт в названиях и артикулах. Эти данные требуют уточнения.

Diora Unit3 2Ex 540 Вт — светильник со световым потоком от 72 000 до 75 000 лм.

Для косинусной КСС Д предусмотрено 75 000 лм, для Г90 и К60 — 72 000 лм.

В исходной номенклатуре производителя в поле мощности для этих моделей указано 525 Вт. Заводские обозначения и артикулы сохранены без изменений.

Светильники с высокими значениями светового потока могут использоваться в проектах освещения крупных промышленных объектов и производственных пространств со значительной монтажной высотой.

При выборе мощности необходимо учитывать не только общий световой поток, но и распределение силы света, расположение оборудования, геометрию объекта и требования к освещённости.

Высокий световой поток сам по себе не гарантирует требуемую освещённость конкретной рабочей поверхности. На результат влияют КСС, монтажная высота, направление светильника и возможное затенение технологическими конструкциями.

Светотехнический расчёт позволяет определить необходимое количество светильников и рациональную схему их размещения без избыточного энергопотребления.

Класс и маркировка взрывозащиты

Светильники Diora Unit3 2Ex предназначены для применения на промышленных объектах, где установлены требования к взрывозащите электрооборудования.

В технических материалах семейства Unit 2Ex встречается газовая маркировка 2Ex mc nA IIC T4/T5/T6 Gc X. Однако её применимость к моделям Unit3 2Ex (390–540 Вт), актуальный температурный класс и специальные условия эксплуатации должны подтверждаться действующим сертификатом и паспортом конкретной модификации.

Возможность применения оборудования во взрывоопасных зонах классов 2 и 22 определяется соответствием подтверждённой маркировки взрывозащиты классификации зоны и характеристикам окружающей среды.

Взрывоопасная зона класса 2 — пространство, в котором образование взрывоопасной газовой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Взрывоопасная зона класса 22 — пространство, в котором образование взрывоопасной среды в виде облака горючей пыли при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Для применения в зоне 22 необходимо наличие соответствующей маркировки пылевой взрывозащиты. Газовая маркировка сама по себе не подтверждает пригодность оборудования для эксплуатации в среде с горючей пылью.

При выборе светильника проверяются группа взрывоопасной среды, температурный класс или максимальная температура поверхности, допустимый диапазон температур окружающей среды и специальные условия безопасной эксплуатации.

Для оборудования, применяемого во взрывоопасных зонах, учитываются требования ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Окончательное решение о возможности применения конкретного артикула во взрывоопасной зоне принимается на основании действующей маркировки взрывозащиты и технической документации производителя.

Кривые силы света Diora Unit3 2Ex

В товарной группе Diora Unit3 2Ex (390–540 Вт) предусмотрены четыре варианта кривой силы света.

Косинусная Д. Обеспечивает широкое распределение светового потока и может применяться в системах общего освещения крупных производственных помещений, технологических площадок и рабочих зон.

Такое исполнение представлено для моделей с обозначениями мощности 390, 465, 510 и 540 Вт.

Концентрированная К30. Предназначена для направленного распределения светового потока. Может рассматриваться для освещения рабочих поверхностей, технологического оборудования и отдельных производственных участков.

В рассматриваемой товарной группе концентрированная КСС К30 предусмотрена для моделей мощностью 450 и 510 Вт.

При выборе необходимо учитывать высоту установки, размеры освещаемой зоны, расстояние до рабочей поверхности и требования к равномерности освещённости.

Глубокая Г90. Используется в схемах направленного освещения производственных и технологических пространств.

Представлена для моделей с обозначениями 390, 465, 510 и 540 Вт.

Фактическое распределение освещённости определяется фотометрическими характеристиками светильника, монтажной высотой и схемой размещения оборудования.

К60. В исходной номенклатуре производителя обозначена как «глубокая К60».

Это отдельное оптическое исполнение, предусмотренное для моделей с обозначениями 390, 465, 510 и 540 Вт.

Его выбор выполняется на основании фотометрических характеристик и требований к распределению светового потока.

При проектировании освещения промышленных объектов необходимо учитывать возможное затенение рабочих зон трубопроводами, колоннами, технологическими эстакадами, резервуарами и производственным оборудованием.

Для объектов со сложной пространственной конфигурацией особенно важны расположение светильников, направление светового потока и размеры освещаемых поверхностей.

Выбор КСС должен основываться на результатах светотехнического расчёта с использованием фотометрических данных конкретной модели.

Цветовая температура

Взрывозащищённые светодиодные светильники Diora Unit3 2Ex (390–540 Вт) выпускаются с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться в системах промышленного освещения, где проектом предусмотрены соответствующие характеристики световой среды.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, технологических площадок и рабочих зон.

5000 К — белый свет более холодного оттенка. Может применяться на промышленных объектах с соответствующими проектными требованиями.

Для каждой комбинации обозначения мощности и КСС предусмотрены все три цветовые температуры.

Выбор выполняется с учётом назначения объекта, условий зрительной работы персонала и требований проектной документации.

Модификации и артикулы Diora Unit3 2Ex (390–540 Вт)

В товарную группу включены 42 модификации, объединённые в таблице из 14 строк.

Каждая строка соответствует определённой комбинации мощности и КСС. Для неё представлены три цветовые температуры.

Все исполнения имеют крепление типа «лира».

Порядок артикулов: 3000 / 4000 / 5000 К.

При оформлении заказа необходимо указывать полный заводской артикул светильника с учётом мощности, КСС и цветовой температуры.

Способы крепления

Все представленные взрывозащищённые светильники Diora Unit3 2Ex (390–540 Вт) оснащаются креплением типа «лира».

Такое крепление позволяет устанавливать светильник на совместимые несущие элементы и выбирать направление светового потока относительно освещаемой поверхности в пределах регулировок, предусмотренных конструкцией.

Исполнение может применяться при размещении оборудования на металлических основаниях, балках, технологических конструкциях и других элементах, соответствующих требованиям производителя.

Для мощных светильников, предназначенных для промышленных объектов, особое значение имеют масса оборудования, присоединительные размеры, характеристики крепёжных элементов и допустимые нагрузки на несущую конструкцию.

При размещении на открытых технологических площадках необходимо учитывать ветровые нагрузки, особенности установки и условия эксплуатации.

Положение светильника выбирается с учётом светотехнического расчёта, направления светового потока и расположения рабочих поверхностей.

При установке оборудования во взрывоопасных зонах необходимо соблюдать требования производителя к механическому креплению, электрическому подключению и специальным условиям безопасной эксплуатации.

Консольные исполнения в рассматриваемой товарной группе не представлены.
