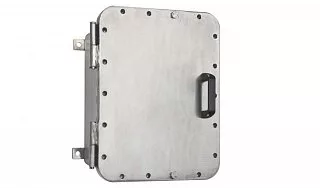

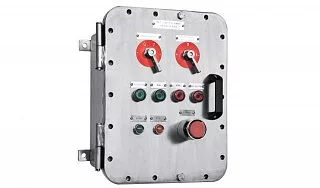

Взрывозащищенный корпус УНВ-Н(В)-11 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-11 из нержавеющей стали AISI 316L предназначен для размещения электротехнических компонентов в составе оборудования, эксплуатируемого во взрывоопасных и химически агрессивных средах. Компактная квадратная конструкция позволяет создавать локальные устройства управления, коммутации и контроля.
Наружные габариты корпуса — 175 × 175 × 132 мм, внутренние размеры — 115 × 115 × 91 мм. Масса — 14 кг. Корпус изготовлен из коррозионностойкой нержавеющей стали AISI 316L. Конструкция предусматривает внутреннюю монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для серии предусмотрены исполнения с маркировкой взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения серии предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для подключения внешних электрических цепей возможно выполнение резьбовых отверстий под кабельные вводы. Их максимальное количество зависит от размера резьбы и стороны корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона, шт. | Длинная сторона, шт. |
|---|---|---|
| M20 | 3 | 3 |
| M25 | 2 | 2 |
| M32 | 2 | 2 |
| M40 | 1 | — |
| M50 | 1 | — |
| M63 | 1 | — |
Указанные значения относятся к отверстиям одного типоразмера. При комбинировании отверстий разных диаметров необходимо учитывать допустимые расстояния между ними, размеры кабельных вводов и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-11 используется для создания компактных взрывозащищённых устройств коммутации, управления и промышленного контроля. Внутри корпуса могут размещаться небольшие клеммные группы и отдельные электротехнические компоненты при соответствии их габаритов и характеристик выбранной комплектации.
Особенно актуально применение модели на объектах, где наряду со взрывозащитой предъявляются повышенные требования к коррозионной стойкости оборудования. Корпус может использоваться на химических, нефтехимических и нефтегазовых предприятиях, в помещениях и на наружных технологических установках.
Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Основная особенность УНВ-Н(В)-11 — сочетание компактной конструкции и коррозионной стойкости нержавеющей стали AISI 316L. Материал позволяет использовать оболочку в химически агрессивных промышленных средах с учётом конкретных условий эксплуатации.
Квадратная конфигурация подходит для размещения малогабаритных компонентов и организации локальных электрических соединений. Возможность выбора резьбовых отверстий позволяет согласовать кабельные подключения с внутренней компоновкой.
Конструкция Ex d предназначена для локализации возможного внутреннего взрыва. Степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении. Для серии также доступны дополнительное антиконденсатное покрытие, специальный крепёж и другие варианты оснащения.
Купить Взрывозащищенный корпус УНВ-Н(В)-11 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-11 из нержавеющей стали AISI 316L для комплектации компактного промышленного электротехнического оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты внутренних компонентов. Дополнительно согласовываются количество и параметры электрических цепей, тип и расположение кабельных вводов, температурное исполнение и необходимое оснащение корпуса.
