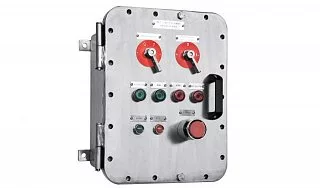

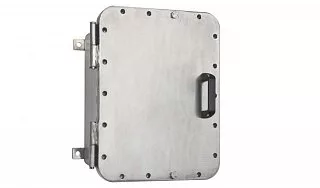

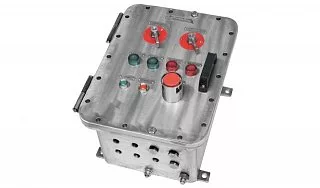

Взрывозащищенный корпус УНВ-Н(В)-12 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-12 из нержавеющей стали AISI 316L предназначен для размещения электротехнических компонентов в оборудовании, эксплуатируемом во взрывоопасных и химически агрессивных средах. Вытянутая конструкция подходит для компактных устройств с последовательным расположением внутренних элементов и несколькими направлениями подключения кабелей.
Наружные габариты корпуса — 173 × 111 × 106 мм, внутренние размеры — 146 × 81 × 68 мм. Масса — 16 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для серии предусмотрены исполнения с маркировкой взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты — IP66/67. Для исполнения IP67 предусмотрена дополнительная прокладка по периметру крышки. Рабочие температурные исполнения серии предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для подключения электрических цепей возможно выполнение резьбовых отверстий на коротких и длинных стенках, а также в нижней части корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона | Длинная сторона | Нижняя часть |
|---|---|---|---|
| M20 | 2 | 3 | 2 |
| M25 | 1 | 3 | 2 |
| M32 | 1 | 2 | 2 |
| M40 | 1 | — | — |
| M50 | 1 | — | — |
Значения относятся к отверстиям одного типоразмера. При комбинировании различных размеров резьбы учитываются допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-12 используется для комплектации компактных взрывозащищённых устройств коммутации, сигнализации и промышленного контроля.
Узкое внутреннее пространство позволяет размещать небольшие клеммные группы и отдельные электротехнические компоненты с учётом их монтажных размеров. Возможность подготовки отверстий на трёх участках корпуса позволяет организовывать кабельные подключения с разных направлений.
Корпус может применяться на химических, нефтехимических и нефтегазовых предприятиях, где предъявляются повышенные требования к коррозионной стойкости оборудования. Эксплуатация готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Отличительная особенность УНВ-Н(В)-12 — вытянутая компактная конструкция с возможностью размещения кабельных вводов на боковых стенках и в нижней части. Такая конфигурация позволяет выбирать направление подключения кабелей с учётом расположения оборудования.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость при эксплуатации в соответствующих промышленных средах. Взрывонепроницаемая оболочка Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-12 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-12 из нержавеющей стали AISI 316L для комплектации компактного промышленного электротехнического оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, характеристики внутренних компонентов и электрических цепей. При согласовании комплектации учитываются количество, тип и расположение кабельных вводов, температурное исполнение и дополнительное оснащение.
