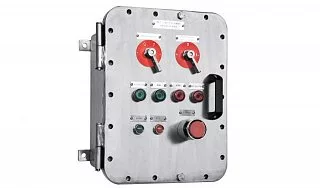

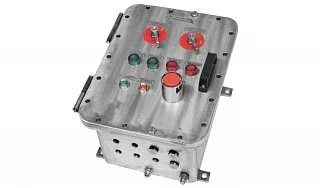

Взрывозащищенный корпус УНВ-Н(В)-14 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-14 из нержавеющей стали AISI 316L предназначен для размещения электротехнических компонентов в оборудовании, эксплуатируемом во взрывоопасных и химически агрессивных средах. Модель отличается вытянутой прямоугольной формой и небольшой глубиной, что позволяет использовать её для компактных устройств с преимущественно плоскостной компоновкой.

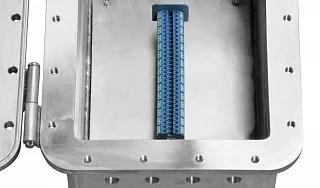

Наружные габариты корпуса — 240 × 150 × 70 мм, внутренние размеры — 200 × 110 × 56 мм. Масса — 10 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Взрывозащита реализована по принципу взрывонепроницаемой оболочки Ex d. Для серии предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранным исполнением.
Степень защиты — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения серии предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Конструкция допускает выполнение резьбовых отверстий для установки кабельных вводов на коротких и длинных сторонах корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона, шт. | Длинная сторона, шт. |
|---|---|---|
| M20 | 3 | 3 |
| M25 | 2 | 2 |
| M32 | 2 | 2 |
| M40 | 2 | 2 |
| M50 | 1 | 1 |
| M63 | 1 | 1 |
Значения относятся к отверстиям одного типоразмера. При комбинировании разных размеров резьбы учитываются допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-14 применяется при создании компактных взрывозащищённых устройств коммутации, сигнализации и технологического контроля.
Внутренняя геометрия позволяет размещать небольшие клеммные группы и малогабаритные электротехнические компоненты. При подборе аппаратуры особое значение имеет ограниченная глубина корпуса — 56 мм, которую необходимо учитывать вместе с пространством для подключения проводников.
Модель может использоваться на химических, нефтехимических и нефтегазовых предприятиях, где требуется повышенная коррозионная стойкость оборудования. Эксплуатация готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Главная особенность УНВ-Н(В)-14 — небольшая глубина при вытянутой монтажной поверхности. Такая конфигурация подходит для размещения компонентов в условиях ограниченного пространства по глубине.
Возможность выполнения отверстий M20–M63 на обеих сторонах корпуса позволяет выбирать направление кабельных подключений с учётом расположения внутренних элементов. Конкретная конфигурация определяется размерами вводов и требованиями к взрывозащите.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость в соответствующих промышленных средах. Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-14 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-14 из нержавеющей стали AISI 316L для комплектации компактного промышленного электротехнического оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, габариты устанавливаемых компонентов и характеристики электрических цепей. Дополнительно согласовываются количество, тип и расположение кабельных вводов, температурное исполнение и необходимое оснащение корпуса.
